1.本實用新型涉及設備加工技術領域，具體是一種打印貼標機。
2.工業對自動化生產的要求日益提高，自動打印機、貼標機在生產線上的使用愈加廣泛，大多數工廠使用自動貼標機與打碼機取代人工貼標，以實現自動化生產。傳統的貼標方式有兩種，即先將標簽貼在產品上，然后在標簽上打?。换蛘呦仍跇撕炆洗蛴?，再將打印好的標簽進行貼標。
3.現有的打印貼標機在使用時，需要提前將待打印的布帶或者紙帶進行裁切，然后將其先進行打印，后在進行貼標，如此便會增加對產品打印貼標的整體的速度，導致工作效率降低，因此需要設計一種打印貼標機用于解決上述問題。
4.本實用新型的目的在于提供一種打印貼標機，以解決上述背景技術中提出的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種打印貼標機，包括底座、安裝板；安裝板設置在底座的一側且通過支架進行固定支撐，底座和安裝板之間設置有一個橫向的操作臺,操作臺的兩端外部分別設置有放卷機和收卷機，放卷機用于將待打印貼標的布帶或者紙帶收卷后，沿著操作臺的方向進行釋放，然后通過收卷機進行收卷，使得經過操作臺上進行相應的打印與貼標操作。所述放卷機的一端轉動連接有伺服電機一，通過伺服電機一驅動放卷機進行轉動，所述放卷機與收卷機之間通過傳動帶進行轉動連接。
6.所述安裝板的底部靠近放卷機的一側設置有一組打印機構，打印機構包括固定在安裝板底部的驅動裝置，驅動裝置的底部設置有打印機，通過打印機對在操作臺上移動的布帶或者紙帶進行打印。
7.為了便于后續在貼標時，能夠?qū)⒋蛴『蟮募垘Щ蛘卟紟ё孕械馁N附在產品上，通過在打印機的底端外部設置有一圈裁切機構，所述打印機構遠離放卷機的一側設置有貼標機構，貼標機構跟隨打印機構的升降而移動，貼標機構包括底端的貼標件，位于貼標件底端的正對應的操作臺上開設有貼標臺，貼標臺的底端設置有一組移動機構，通過將待貼標的產品置于移動機構上，然后通過貼標件向下對打印后的紙帶或者布帶向下壓動，進而穿過貼標臺向下脫落至產品上，從而完成打印貼標的工作。
8.作為本實用新型進一步的方案：裁切機構包括固定在打印機底端外側的刺針排，在打印機向下移動的同時，利用刺針排將打印后的紙帶進行刺穿，便于進行施加壓力進行脫落。所述刺針排底端正對的操作臺上設置有裁切座,裁切座上開設凹槽，便于刺針排向下運行使用。
9.作為本實用新型進一步的方案：所述貼標臺的底部設置有一組移動機構,移動機構包括轉動盤，轉動盤的一側面轉動連接有伺服電機二，轉動盤的周向側壁等間隔設置有
多組夾持槽，夾持槽跟隨轉動盤旋轉時，可轉移至貼標臺的內部，然后利用貼標機構對其進行貼標。
10.作為本實用新型進一步的方案：夾持槽的內底部開設有網孔，網孔的內部連通有風管,風管的端部連通有設置在轉動盤內部的吸風機，通過啟動吸風機產生吸力，進而將置于夾持槽內部的產品進行限制穩定。
11.作為本實用新型進一步的方案：所述貼標機構的頂部設置有一組電動伸縮桿，利用電動伸縮桿可控制調節貼標機構的使用高度。
12.作為本實用新型再進一步的方案：所述移動機構一側的底座上設置有收料箱，通過吸風機控制對置于夾持槽中產品的吸附力，當貼標完成后的產品轉移至收料箱的一側時，將產品輸入到收料箱中進行收集存放。
13.與現有技術相比，本實用新型的有益效果是：通過將待貼標在產品上的紙帶或者布帶置于操作臺上進行移動，移動的同時通過打印機構對其進行打印，且進行針孔式裁切，然后利用貼標機構進行擠壓式貼標，在貼標的同時，將其從布帶或者紙帶上脫落，然后向下通過移動機構進行轉移，從而實現了自動化的打印，貼標，進料，出料的功能。

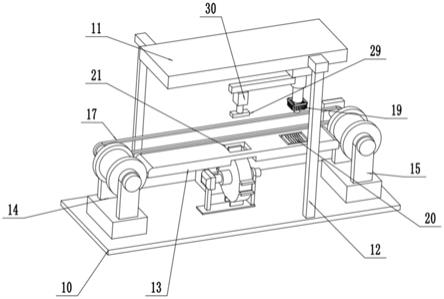

14.圖1為一種打印貼標機的外部立體結構示意圖。
15.圖2為一種打印貼標機的主視結構示意圖。
16.圖3為一種打印貼標機的俯視結構示意圖。
17.圖4為一種打印貼標機中移動機構的結構示意圖。
18.其中：底座10，安裝板11，支架12，操作臺13，收卷機14，放卷機15，伺服電機一16，傳動帶17，打印機構18，裁切機構19，裁切座20，貼標臺21，移動機構22，伺服電機二23，夾持槽24，吸風機25，風管26，網孔27，收料箱28，貼標機構29，電動伸縮桿30。
19.需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。
20.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。
21.下面將參考附圖并結合實施例來詳細說明本實用新型。
22.實施例一
23.請參閱圖1
?
3，一種打印貼標機，包括底座10、安裝板11；安裝板11設置在底座10的一側且通過支架12進行固定支撐，底座10和安裝板11之間設置有一個橫向的操作臺13,操作臺13的兩端外部分別設置有放卷機15和收卷機14，放卷機15用于將待打印貼標的布帶或者紙帶收卷后，沿著操作臺13的方向進行釋放，然后通過收卷機14進行收卷，使得經過操作臺13上進行相應的打印與貼標操作。所述放卷機15的一端轉動連接有伺服電機一16，通過
伺服電機一16驅動放卷機15進行轉動，所述放卷機15與收卷機14之間通過傳動帶17進行轉動連接。
24.所述安裝板11的底部靠近放卷機15的一側設置有一組打印機構18，打印機構18包括固定在安裝板11底部的驅動裝置，驅動裝置的底部設置有打印機，通過打印機對在操作臺13上移動的布帶或者紙帶進行打印。
25.為了便于后續在貼標時，能夠?qū)⒋蛴『蟮募垘Щ蛘卟紟ё孕械馁N附在產品上，通過在打印機的底端外部設置有一圈裁切機構19，裁切機構19包括固定在打印機底端外側的刺針排，在打印機向下移動的同時，利用刺針排將打印后的紙帶進行刺穿，便于進行施加壓力進行脫落。所述刺針排底端正對的操作臺13上設置有裁切座20,裁切座20上開設凹槽，便于刺針排向下運行使用。所述打印機構18遠離放卷機15的一側設置有貼標機構29，貼標機構29跟隨打印機構18的升降而移動，貼標機構29包括底端的貼標件，位于貼標件底端的正對應的操作臺13上開設有貼標臺21，貼標臺21的底端設置有一組移動機構22，通過將待貼標的產品置于移動機構22上，然后通過貼標件向下對打印后的紙帶或者布帶向下壓動，進而穿過貼標臺21向下脫落至產品上，從而完成打印貼標的工作。
26.實施例二
27.參閱圖4，在實施例一的基礎上，所述貼標臺21的底部設置有一組移動機構22,移動機構22包括轉動盤，轉動盤的一側面轉動連接有伺服電機二23，轉動盤的周向側壁等間隔設置有多組夾持槽24，夾持槽24跟隨轉動盤旋轉時，可轉移至貼標臺21的內部，然后利用貼標機構29對其進行貼標。夾持槽24的內底部開設有網孔27，網孔27的內部連通有風管26,風管26的端部連通有設置在轉動盤內部的吸風機25，通過啟動吸風機25產生吸力，進而將置于夾持槽24內部的產品進行限制穩定。所述貼標機構29的頂部設置有一組電動伸縮桿30，利用電動伸縮桿30可控制調節貼標機構29的使用高度。
28.所述移動機構22一側的底座10上設置有收料箱28，通過吸風機25控制對置于夾持槽24中產品的吸附力，當貼標完成后的產品轉移至收料箱28的一側時，將產品輸入到收料箱28中進行收集存放。
29.本實用新型的工作原理是：使用時，通過將產品置于夾持槽24中，然后通過網孔27對其進行吸附穩定，然后利用伺服電機二23控制其轉動頻率，然后轉移至貼標臺21中，此時利用收卷機14和放卷機15的釋放與收卷，將紙帶或者布帶在操作臺13上進行移動，同時通過打印機構18對其進行打印，打印的同時通過裁切機構19對其進行裁切，然后移動至貼標臺21的上側時，貼標機構29跟隨打印機構18同時運行，向下進行貼標，然后對貼標臺21位置的夾持槽24內部的產品進行貼標，然后再通過轉動盤的旋轉，以及吸風機25的控制，將貼標后的產品輸入到收料箱28中進行收集。
30.上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
1.一種打印貼標機，包括底座、安裝板；安裝板設置在底座的一側且通過支架進行固定支撐，底座和安裝板之間設置有一個橫向的操作臺,其特征在于，操作臺的兩端外部分別設置有放卷機和收卷機，所述放卷機的一端轉動連接有伺服電機一，所述安裝板的底部靠近放卷機的一側設置有一組打印機構，打印機構包括固定在安裝板底部的驅動裝置，驅動裝置的底部設置有打印機，打印機的底端外部設置有一圈裁切機構，所述打印機構遠離放卷機的一側設置有貼標機構，貼標機構跟隨打印機構的升降而移動，貼標機構包括底端的貼標件，位于貼標件底端的正對應的操作臺上開設有貼標臺，貼標臺的底端設置有一組移動機構。2.根據權利要求1所述的一種打印貼標機，其特征在于，裁切機構包括固定在打印機底端外側的刺針排。3.根據權利要求2所述的一種打印貼標機，其特征在于，所述刺針排底端正對的操作臺上設置有裁切座,裁切座上開設凹槽。4.根據權利要求3所述的一種打印貼標機，其特征在于，所述貼標臺的底部設置有一組移動機構,移動機構包括轉動盤，轉動盤的一側面轉動連接有伺服電機二，轉動盤的周向側壁等間隔設置有多組夾持槽。5.根據權利要求4所述的一種打印貼標機，其特征在于，夾持槽的內底部開設有網孔，網孔的內部連通有風管,風管的端部連通有設置在轉動盤內部的吸風機。6.根據權利要求1或5所述的一種打印貼標機，其特征在于，所述貼標機構的頂部設置有一組電動伸縮桿。7.根據權利要求6所述的一種打印貼標機，其特征在于，所述移動機構一側的底座上設置有收料箱。
本實用新型涉及設備加工技術領域，公開了一種打印貼標機，包括底座、安裝板；操作臺的兩端外部分別設置有放卷機和收卷機，所述放卷機的一端轉動連接有伺服電機一，所述安裝板的底部靠近放卷機的一側設置有一組打印機構，打印機構包括固定在安裝板底部的驅動裝置，驅動裝置的底部設置有打印機，打印機的底端外部設置有一圈裁切機構，所述打印機構遠離放卷機的一側設置有貼標機構，貼標機構跟隨打印機構的升降而移動，貼標機構包括底端的貼標件，位于貼標件底端的正對應的操作臺上開設有貼標臺，貼標臺的底端設置有一組移動機構。標臺的底端設置有一組移動機構。標臺的底端設置有一組移動機構。
